Interface Kenwood
TS-440 -> USB
à 2 Euro

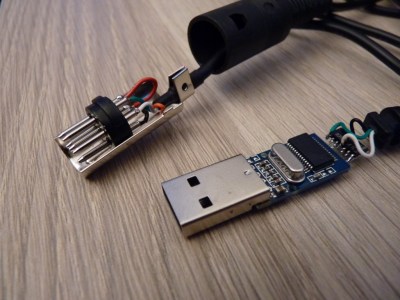

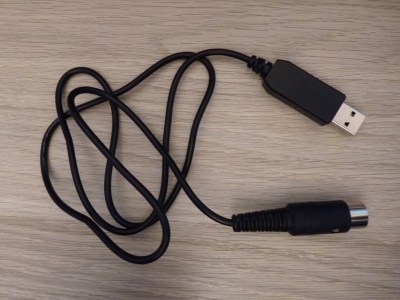

Cette interface permet de remplacer l'interface Kenwood IF-232 ainsi que tous les cables qui lui etaient associés.
Le connecteur 6 broches DIN est un standard Kenwood pour les postes suivants :
- TS-440, TS-450, TS-680, TS-690, TS-711, TS-721, TS-790A, TS-811, TS-850, TS-940, TS-950 TS-50 / TS-60 - Kenwood IF-10D
- TS-140 / TS-680 - Kenwood IF-10C
- TS-711 / TS-811 - Kenwood IF-10A
- TS-940 - Kenwood IF-10B
- TS-440 - IC-10 Chipset

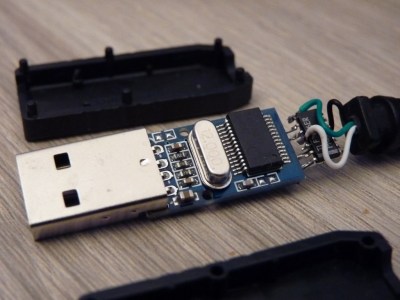

Le chipset de l'interface USB est un PL 2303 HX /HXA dont les drivers sont ici :
A cette adresse :
- http://www.prolific.com.tw/US/ShowProduct.aspx?p_id=225&pcid=41
Les signaux entrants en sortants du TS-440 sont inversés, c'est pour cela qu'il faut inserer un 74HC04 afin de tout remettre en orde.
Pensez a boucler le CTS et RTS de chaque coté.
