Interface Kenwood

IF-232



Interface IF 232 de chez Kenwood :


Le but principal de cette réalisation etait avant tout de faire des economies d'argent sur une interface qui coutait beaucoup trop chère pour ce qu'il y avait a l'interieur.
En effet cette interface coutait, à l'époque, 745 francs. Apres réalisation elle m'est revenu avec le boitier en métal à une somme inférieure à 200 francs.
Je ne me suis pas simplement limité au recopiage du shema car un des composants etait introuvable. C'est pour cela que je vous donne le schéma version "FRANCAISE" dont vous trouverez les composants chez n'importe quel revendeur de composants.



Les composants qui ont été remplacé sont :

IC1 : SN75188N par MC1488 IC2 : SN7589AN par MC1489
IC3 : TLP521-4 par 4 x TIL 111
Q1 : 2SAI356 par BC 557
Q2 : 2SC3419 par BC 547
D1,D2 : MTZ12J par BZX84 ( 12 Volts, 350 mW )
D3 à D7 : 1SS133 par 1N4007 ( Essayer avec des 1N4148 )

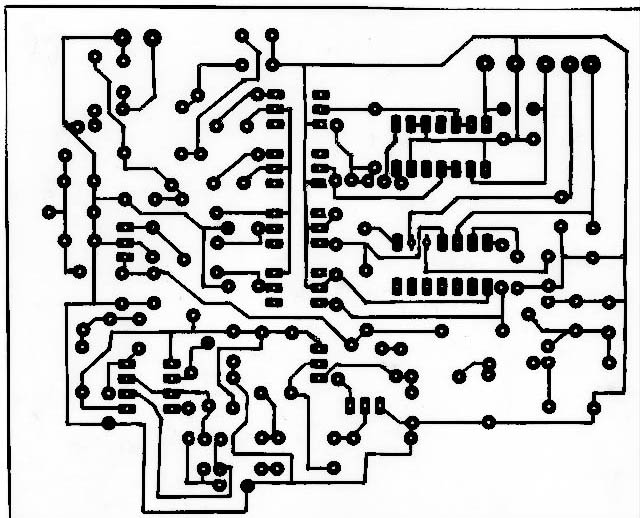

Circuit imprime côté composants Côté composants


Résistances Condensateurs Circuits intégrés Transistors Diodes
R1, R2 = 150
R3, R4 = 1 k
R5, R6 = 470
R7 = 680
R8 = 100
R9 = 180
R10 = 100
R11, R12 = 1,8 k
R13 = 2,2 k
R14 = 4,7 k
R15 = 2,2 k
R16 = 10
R17, R18 = 1 k
C1, C2, C3, C4 = 10 nF
C5, C6, C7, C8 = 1 nF
C9, C10 = 470 pF
C11, C12, C13, C14 = 1 nF
C15 = 22 nF
C16, C17, C18 = 47 µF / 16 V
C19, C20 = 22 nF
C21 = 47 µF / 16 V
C22 = 22 nF
C23 = 47 µF / 16 V
C24 = 22nF
C25 = 1 nF
C26, C27 = 220 µF / 16 V
C28 = 47 µF / 16 V
C29 = 22 nF
C30 = 10 nF
C31 = 47 nF
IC1 = MC1488
IC2 = MC1489
IC3 = NE 555
IC4, IC5, IC6, IC7= TIL 111
Q1 = BC 557
Q2 = BC 547
D1, D2 = BZX 84 12 V / 350 mW
D3, D4, D5, D6, D7 = 1N4148
LED Verte 5mm

Les cordons RS232 et transceiver doivent ètres des cordons droits.

Brochage Transceiver ( TS-440S )

1 ------> GND

2 ------> TXD

3 ------> RXD

4 ------> CTS

5 ------> RTS

6 ------> N.C

Photo de l'interface :
