Reprogrammation d'une M10

Pré-requis :

- Une M10 de chez Modem

- Un programmateur Olimex parallèle (LPT1). Lien

- Le soft de programmation (Olimex MSP430 programmer). Lien 7.6 Mo

- Les drivers pour programmer le MSP 430 par le port parallèle. Lien sur le Site IAR ou en Direct 293 Mo

- 6 petites broches a souder sur le connecteur JTAG de la M10.

- Le fichier M10.hex réalisé par F5ZJ ou M10_434.1 (programmé sur 434.1 Mhz)

- La Feuille de calcul des Fréquences réalisée par F4DKA.

Installation des Softs :

- Commencer par installer les Drivers X du MSP 430 :

Après avoir charger les 293 Mo, executer le ficher :

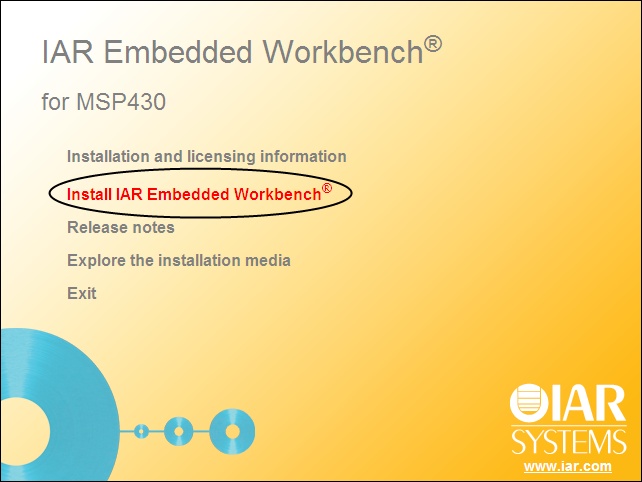

Choisir Install IAR Embedded Workbench


Passer tous les POPUPs jusqu'a cette page :

Choisir Custom, puis passer tous les POPUPs jusqu'a cette page :



Retirer toutes les coches, sauf Install drivers X.

Puis passer les POPUPs jusqu'a la fin de l'installation.

Redemarrez votre PC.


L'instalation de IAR Embedded Workbench et DriverX se fait dans 2 répertoires différents.

Et si comme moi vous n'amier pas avoir des softwares trop encombrants,

vous pouver dé-installer IAR Embedded Workbench dans le gertionnaire de Programmes.

Mais par contre il faut garder Drivers X for MSP-FET430IF


Les Drivers du programmateur et le soft de programmation fonctionneront toujours.

Vous libérerez 989 Mo et plus de 4600 fichiers.

Merci à Michel F5ZJ pour cette précieuse information.

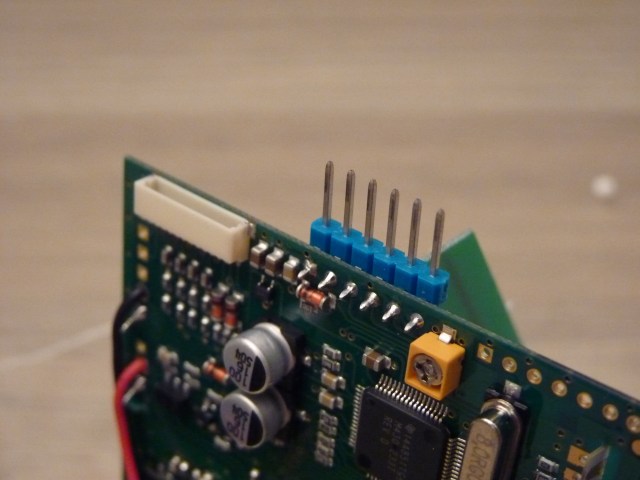

Souder 6 broches coudées (prise JTAG) sur le CI de la M10 à l'emplacement prévu

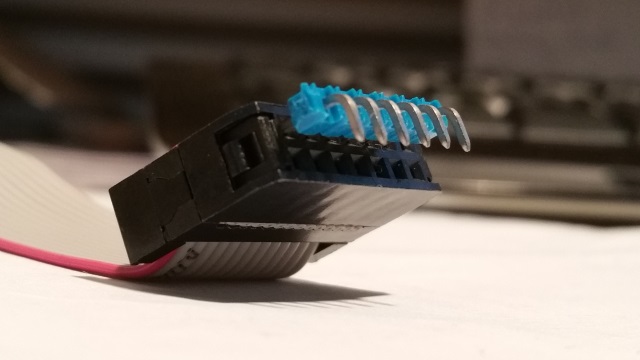

Vue du connecteur du programmateur

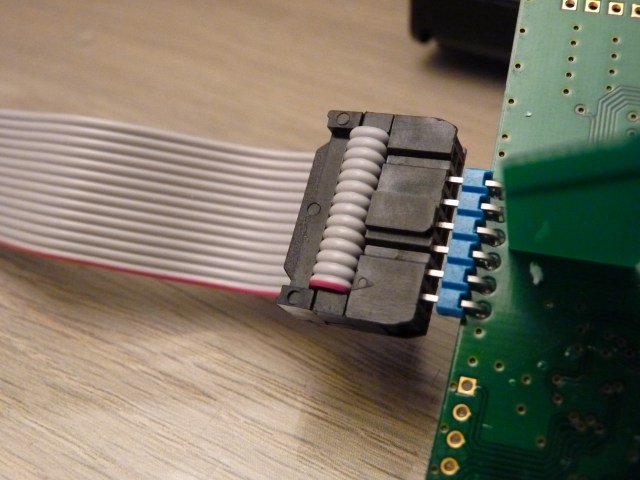

Brancher le programmateur sur la sonde

Ensuite il faudra installer le logiciel de programmation MSP 430

- Une fois le logiciel installé, le lancer :

- Dans DEVICE : MSP430F233

- Port : LPT1

- Charger le fichier M10.hex (404 Mhz) ou M10_434.1 (434.1 Mhz).

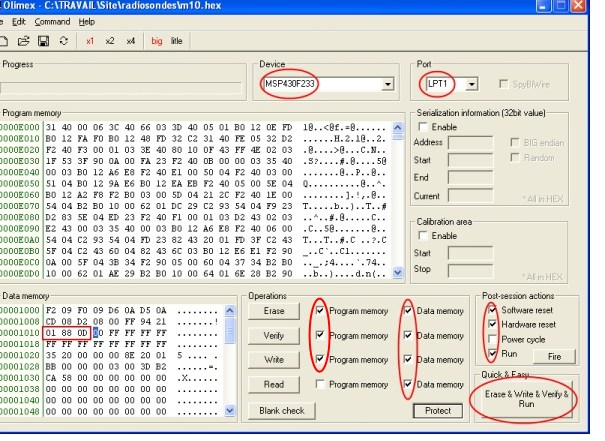

Dans la partie Data memory, il faut reperer l'adresse 00001010.

Il faudra modifier les 3 premieres données de cette ligne après avoir fait la conversion fréquence -> valeur hexadecimale a l'aide du fichier de Lucien F4DKA.


Ensuite verifier que les différentes coches soient comme l'image ci-dessous.

Programmation :

- Appuyer sur le bouton de marche/arret de la sonde sans le reclacher.

- Appuyer sur le bouton Erase & Write & Verify & Run

Celle-ci dure quelques secondes

- Une fois terminé, lacher le bouton de la sonde.

- Remettre la sonde sous tension puis verifier la nouvelle fréquence.

Sur ma sonde d'essai la plage de fréquence s'etend de 398 Mhz à 450 Mhz.


Bonne programmation.
